FARO Focus Premium Max Laser Scanner
탁월한 캡처 효율성
데이터 품질 및 정확도
Focus Premium Max는 최대 400미터의 확장된 스캔 거리를 자랑합니다. 이전 Focus 모델보다 스캔 범위가 크게 늘어난 덕분에 더 큰 구조물에서 데이터를 캡처하여 인프라 조사, 지형 매핑, 비축량 계산 등과 같은 광범위한 지리공간 응용 분야에 스캐너를 사용할 수 있습니다
Flash Technology로
최대 50% 빨라진 스캔 시간
파노라마 카메라 마운트와 Hybrid Reality Capture가 포함된 Focus Premium Max는 Flash Technology 스캔을 진행할 수 있습니다. 플래시 스캔(28초밖에 걸리지 않음)과 기존 스캔을 혼합할 수 있는 유연성이 있어 현장 생산성이 50% 이상 향상되고 현장에서 보내는 시간이 줄어듭니다
뛰어난 색상 해상도
Focus 스캐너는 최신 컬러 카메라 기술을 채택하여 최대 266 메가픽셀 색상 정보로 스캔을 취득할 수 있습니다.
포괄적인 스캐닝 솔루
정확도와 신뢰도의 역사를 자랑하는 Focus Premium Max는 빠르고 정확하며, 데이터를 효율적으로 수집하고 주요 이해관계자와 신속하게 공유하여 프로젝트 결과를 개선하는 데 도움이 될 소프트웨어 제품군과 함께 사용할 수 있습니다.
- Focus Premium Max 기능
Focus 솔루션은 건설, 지리 공간, 공공 안전, 운영 및 유지관리, 제조 시장 전반의 전문 응용 분야에 탁월한 캡처 효율성, 데이터 품질, 정확도를 보장하는 동시에 빠른 스캔 속도(스캔당 최대 1분)로 데이터 품질을 제공하여 현장 스캔 시간을 최대 50%까지 줄여줍니다. 또한 FARO 앱 및 소프트웨어와 함께 사용하면 로딩 및 시스템 응답 속도가 빨라져 데이터 관리 효율성이 향상됩니다. FARO Stream™ 앱을 사용하면 현장에서 스캔하는 내용을 시각화할 수 있으므로 스캔한 내용을 확인하기 위해 사무실로 돌아올 때까지 기다릴 필요가 없습니다. FARO SCENE 소프트웨어에서 데이터 공정을 마친 후에는 협업 및 데이터 관리를 위해 FARO Sphere® XG Digital Reality Platform에 업로드할 수 있습니다
최대 400m의 스캐닝 범위로 대형 구조물과 인프라 조사, 지형 매핑, 비축량 계산과 같은 지리공간 응용 분야에서 데이터를 수집합니다.
스마트폰 지원
원격 제어 기능을 갖추고 있습니다.
보다 안정적이고 빠른 Wi-Fi 작업을 통해 무선 워크플로가 향상됩니다.
현장 정합을 활용하면 현장을 떠나기 전에 데이터 공백을 미리 파악함으로써 스캔 오류 또는 누락된 데이터를 실시간으로 확인할 수 있고 프로젝트를 더 빠르게 마무리할 수 있습니다.
Stream 앱과의 연결 및 Sphere XG Digital Reality Platform 사용을 위한 업그레이드를 제공합니다(선택 사항)
앱 또는 내장형 사용자 인터페이스를 통해 스캐너 제어가 가능합니다.
사용이 용이하며 프로젝트 생성, 스캐너 설정 변경, 이미지 해상도 관리, 컬러 또는 흑백 스캔 선택, 클러스터링을 통해 그룹 스캔을 선택하거나 주석을 추가할 수 있습니다.
견고한 구조와 하우징 설계로 열악한 환경의 작업도 거뜬히 지원합니다(방수방진[IP] 등급 IP54).
SSD 카드가 내장되어 있어 SD 카드를 잊어버렸더라도 사무실로 돌아갈 필요 없이 바로 스캔할 수 있습니다.
"재작업 감소 및 시간 단축"
200m 범위와 Hybrid Reality Capture 모드에서 스캔할 수 있는 옵션을 갖춘 Focus Premium은 As-Built 설명서, MEP 및 설치 데이터, 건설 품질 관리, 구조 조사 데이터 등을 취득하는 데 적합합니다.
시간 및 재료 낭비 감소
기존의 문서화를 사용해 대규모 건물이나 시설을 측정하는 경우 며칠 또는 몇 주가 소요될 수 있으며 취득한 데이터가 부정확할 수 있습니다. FARO Focus Premium은 극한의 실외 환경에서도 단 몇 분 만에 어떤 환경이나 개체라도 정확하고 완벽하게 실사에 가까운 3D로 재현할 수 있습니다.
블라인드 스캔은 이제 그만
Focus Premium은 효율적이고 포괄적인 현장 데이터 캡처를 위해 새로운 FARO Stream 앱에 접속하여 FARO 하드웨어를 클라우드 환경에 연결합니다. 클라우드에 바로 전송되어 사전 정렬된 스캔을 통해 효율적으로 작업을 수행할 수 있습니다.
더 짧은 시간에 더 많은 스캔
파노라마 카메라 마운트 옵션과 Hybrid Reality Capture 1년 구독을 통해 5일 동안 스캔해야 하는 프로젝트의 스캔 시간을 최대 2.5일까지 줄일 수 있습니다. 이렇게 절약된 시간을 통해 사용자는 저속 스캔 시스템을 사용할 때는 촬영할 수 없었던 추가 스캔을 고려해 볼 수 있으므로 현장 생산성이 향상되고, 예측 가능한 정확도가 높아지며, 합리적인 가격으로 뛰어난 컬러 선명도를 얻을 수 있습니다.
"다재다능한 3D 현실 캡처"
Focus Core는 100m 스캔 범위를 제공하여 산업 시설 관리, 문화재 보존, 준공도면 수집 등에 적합합니다.
로우 프로파일 프로젝트에 이상적
가격 대비 성능이 뛰어난 비즈니스용 3D 현실 캡처 장치로 건설, 공공 안전 및 건물 운영과 관련된 광범위하게 적용되는 전문 분야에서 탁월한 가격 대비 성능을 제공합니다
뛰어난 캡처 효율
스캔당 최대 1분의 스캔 속도와 더 빠른 로딩/시스템 반응을 즐겨보세요. Stream과 연결하고 Sphere에 업로드하면 데이터 관리 효율성이 향상됩니다. 파노라마 카메라를 장착할 수 있는 옵션을 통해 Focus Core는 이 기능이 필요한 경우 Hybrid Reality Capture 모드에서 업그레이드하고 스캔할 수 있는 기능을 제공합니다.*
글로벌 협업을 위한 원격 액세스
100m의 스캔 범위, 스마트폰 지원 원격 제어 기능, 더 빠른 Wi-Fi 작동으로 향상된 무선 워크플로를 제공합니다.
"2년 보증 워런티"
각 Focus에는 레이저 스캐너를 최대한 활용할 수 있도록 2년 보증이 제공됩니다.
2년 보증을
통해 결함있는 부품의 교체를 제공해드리기 때문에 안심하고 사용할 수 있으며, 장비 수명 기간 동안 총 운영 및 유지보수 비용을 절약할 수 있습니다
- 사양
◀ ▶ 아래표는 좌우로 스크롤 해서 보시기 바랍니다.
| 모델 |
Focus Premium Max |
Focus Premium |
Focus CORE |
|
 |
 |
 |
| 모호성 간격 |
614m |
| 범위 |
| 흰색, 반사율 90% |
0.5~400m |
0.5~200m |
0.5~100m |
| 두운 회색, 반사율 10% |
0.5~150m |
0.5~150m |
0.5~100m |
| 검은색, 반사율 2% |
0.5~50m |
0.5~50m |
0.5~50m |
| 범위 노이즈 |
| 흰색, 반사도 90% |
10m에서 0.1mm, 25m에서 0.2mm |
| 짙은 회색, 반사도 10% |
10m에서 0.3mm, 25m에서 0.4mm |
| 검은색, 반사도 2% |
10m에서 0.7mm, 25m에서 1.2mm |
| 최대 속도 |
최대 2 MPts/sec |
| 3D 정확도 |
10m에서 2mm, 25m에서 3.5mm |
| 거리 측정 오차 |
±1mm |
| 각도 정확도 |
19 arcsec |
| LaserHDR |
예 |
| 온도 범위 |
작동: +5°~+40° C, 확장된 작동: -10°~+55° C, 보관: -10°~+60° C |
| 기타 성능 사양 |
| 색상 단위 |
| 컬러해상도 |
최대 266 MPx 색상 |
| 원시 색상 해상도 |
867 MPx |
| HDR 카메라 |
13MPx - 2x, 3x, 5x 브래킷 |
| 시차 |
동축 설계로 크기 최소화 |
| 편향 단위 |
| 시야각 |
300° 수직8 / 360° 수평 |
| 레벨 크기 |
0.009°(40,960 Pts, 360°) 수직
0.009°(40,960 Pts, 360°) 수평 |
| 최대 스캔 속도 |
97 Hz(수직) |
| 레이저(광 송신기) |
| 레이저 등급 |
레이저 등급 1 |
| 파장 |
1553.5nm |
| 빔 발산각 |
0.3 mrad(1/e) |
| 종료 지점의 빔 직경 |
2.12mm (1/e) |
| 데이터 처리 및 제어 |
| 데이터 저장 |
SATA 3.0 SSD 128GB 및 SDXC™ V30 64GB SD 카드, SD3.0, UHS-I / SDXC™ / SDHC™, 최대 512GB |
| 스캐너 제어 |
터치 스크린 디스플레이 및 WLAN 연결을 활용해 FARO Stream 앱(iOS 및 Android) 또는 모바일 기기로 제어 가능 (HTML5 포함) |
| 인터페이스 연결 |
| WLAN |
IEEE 802.11 ac/a/b/g/n 2x2 MIMO, 액세스 포인트 또는 기존 네트워크의 클라이언트(2.4 및 5 GHz) |
| USB |
USB 3 포트 |
| 추가 기능 |
| 이중축 보정 |
±2° 내에서 유효한 19 arcsec 정확도로 각 스캔의 레벨링 수행 |
| 높이 센서 |
전자 기압계를 통하여 고정 포인트 기준 높이를 감지하여 스캔에 추가 가능 |
| 컴퍼스 |
전자 나침반으로 스캔 방향 제시 |
| GNSS |
통합형 GPS 및 GLONASS |
| 현장 보정 |
현재 품질 보고서를 생성하고 자동으로 보정 개선 |
| 부속품 거치대 |
액세서리 베이에서 다양한 액세서리를 스캐너에 연결 |
| 역방향 마운팅 |
예 |
| 실시간 현장 정렬 |
Stream 앱으로 실시간 스캔 스트리밍, 정렬, 개요 맵 및 구체적인 클라우드 포인트 업로드 |
| 전자 자동화 인터페이스 |
옵션으로 구매 가능(판매 시점에서만) |
| 디지털 해시 기능 |
스캐너가 스캔 결과를 암호화 방식으로 해싱 및 서명 처리함 |
| 원거리 표적 재스캔 |
연장된 거리에서 고해상도로 지정 영역 다시 캡처 |
| 사진 재촬영 |
원하지 않는 객체가 포함된 개별 사진을 선택하여 다시 촬영 |
| 일반 사양 |
| 전원 공급장치전원 공급 장치 |
19V(외장 공급 장치), 14.4V(내장 배터리) |
| 일반적인 전력 소비량 |
유휴 상태 19W, 스캔 중 32W, 충전 전력 72W |
| 일반적인 배터리 작동 시간 |
약 4시간 |
일반적인 스캔 시간: 시작부터
스캐너를 이동할 수 있을 때까지 |
그레이 스케일 < 1분 | HDR 컬러 < 1:15 컬러 Flash 스캔 < 30초11 |
| 방수방진(IP) 등급 |
54 |
| 습도 |
비응축 |
| 무게 |
4.4kg (배터리 포함) |
| 크기/치수 |
230 x 183 x 103mm |
| 교정 |
권장 주기 1년 |
| 제조업체 보증 |
2년 |
완벽한 통합을 위한 설계
FARO 장비에 포함된 FARO Sphere XG Digital Reality Platform과 FARO Stream App(현장 데이터 시각화 도구 역할을 하며 Focus와 Sphere XG 간의 격차를 해소함) 은 서로 다른 세가지 기술의 강력한 결합을 만들어 사용자들이 언제 어디서나 자신 있게 캡처하고 세상을 연결할 수 있게 합니다. 이를 통해 워크플로 작업을 간소화하는 동시에, 의사 결정 시간을 단축하여 오늘날 증가하는 디지털 인력의 요구 사항을 충족할 수 있습니다.
Stream App은 SCENE 소프트웨어에서 처리한 후 캡처된 데이터를 Sphere XG에 원활하게 통합하여 완전한 FARO 솔루션과 애플리케이션 호환성을 제공합니다.
Hybrid Reality Capture로 생산성 향상
Focus Premium Max의 경우 영구적으로, Focus Premium과 Focus Core의 경우 1년 체험판(계속 구독 옵션 포함)으로 파노라마 카메라가 추가하여Flash Technology 스캔을 할 수 있습니다. Flash Technology 기반의 Hybrid Reality Capture를 사용하면 스테이션당 30초 이내에 완전히 컬러화된 3D 스캔 데이터의 이점을 누릴 수 있습니다. 일반적으로 광범위한 장소의 스캔이 필요한 넓고 복잡한 영역의 경우, 이 기능을 통해 비즈니스를 차별화할 수 있는 생산성을 확보할 수 있습니다.
블라인드 스캔은 이제 그만
Stream App은 사전 정렬 기능을 수행하는 동안 캡처된 스캔에 대한 실시간 피드백을 제공합니다. 이렇게 하면 스캔할 때 추측에 의존하지 않아도 되고, 어디를 스캔했는지, 놓친 부분은 없는지 확인하기 위해서 사무실에 돌아가지 않아도 됩니다. 또한 Focus를 사용하면 스캔이 완료된 후 프로젝트에 필드 주석 및 사진 이미지와 같은 보완 데이터를 포함할 수 있습니다.
SPHERE XG
3D 스캐닝 요구 사항을 충족하는 완벽한 솔루션
As-Built 도면 작성, 빌딩 정보 모델링(BIM), 산업 시설 관리, 인프라 프로젝트, 건설 품질 관리 개선, 문화재 보존, 또는 자산이나 시설의 문서화를 위한 데이터 수집 등, Focus를 Stream 앱, SCENE Software 및 Sphere XG와 FARO® As-Built™ Software Suite, FARO® BuildIT Construction Software, FARO® Flatness Check™ App, 삼각대, 백팩, 추적
가능한 3D 참조 타겟 등과 같은 다양한 특정 도구를 함께 사용하면 비즈니스 성공을 이끄는 향상된 워크플로 효율성을 실현할 수 있습니다.
디지털 현실 플랫폼
Focus 스캐너는 Sphere XG Digital Reality Platform을 통해 현장 데이터를 주요 이해관계자와 공유할 수 있다는 점에서 차별화됩니다. 이 디지털 현실 플랫폼은 외부에 있는 동료가 데이터로 작업하거나 최종 고객과 공유할 수 있는 기능을 제공하여 조직간의 벽을 허물고 고객에게 더 큰 만족을 선사합니다. 또한 Sphere XG는 기술 제품 정보를 제공하는 지식 기반, 연중무휴 개인 맞춤형 서비스를 제공하는 FARO 고객지원, on-demand 및 실시간 교육 및 교육 프로그램을 제공하는 FARO 아카데미의 세 가지 고객 서비스 플랫폼을 통합 제공합니다.
원하는 방식으로 데이터 저장
사용자는 클라우드 및 오프라인 데이터 보관 방식을 자유롭게 선택할 수 있습니다. 데이터를 구체적인 XG에 업로드하고 주요 이해관계자와 공유하여 더 빠른 의사 결정을 내리거나 FARO SCENE Software에서 바로 오프라인으로 데이터 공정을 완료할 수 있습니다.
필요에 맞는 패키지 선택
Focus Premium 레이저 스캐닝 솔루션은 400m 범위의 Focus Premium Max, 200m 범위의 Focus Premium, 100m 범위의 Focus Core의 세 가지 모델로 제공됩니다.
파노라마 카메라 마운트는 Premium Max에 포함되고 Premium과 Core의 경우 옵션으로 제공되며, Hybrid Reality Capture 모드로 스캔하여 효율성을 높일 수 있습니다. Premium
과 Core는 1년 구독권을 포함하고 Premium Max는 Hybrid Reality Capture 영구 라이선스를 제공합니다.

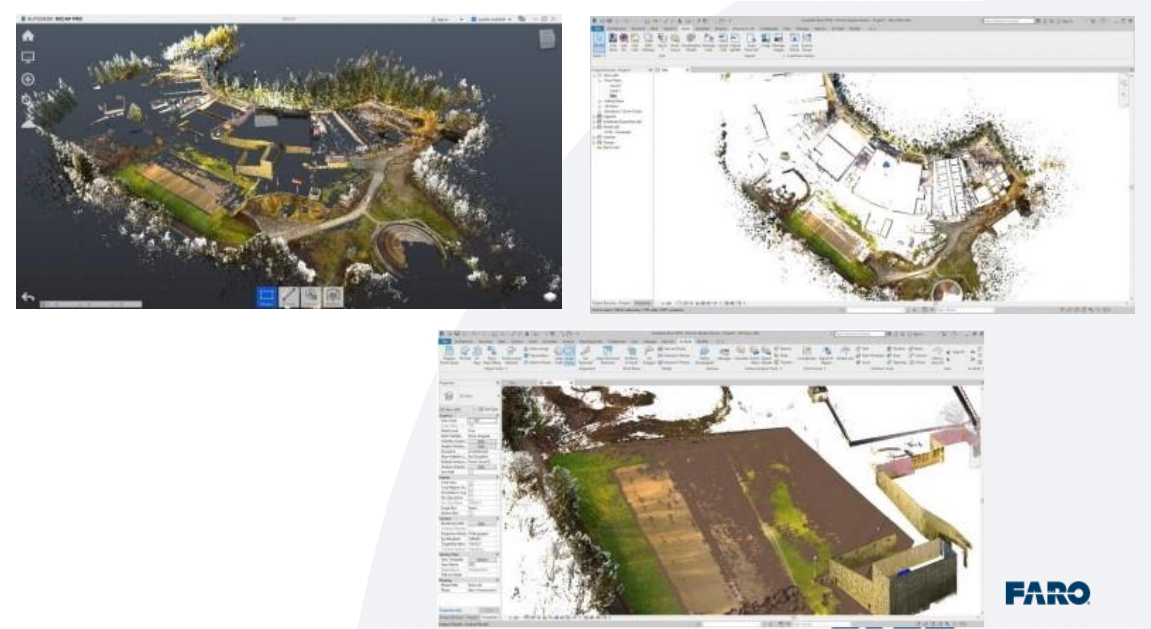

Case1
Customer : North Midland Construction
Location: Derby, UK
Scanner Used : FARO S350
Data Provided : 10.2GB OF registeredl.fls
Customer Application : 매우 넒은 지역을 스캔하여 건축물의 outline 및 지형 모델링 제작
사용 기능 : Section Manager, Send to Revit App, Toposurface tools 등
Case2
국제 수영장 준공 과제
- 효율적인 타일링 준비 : 콘크리트 벽에 스크랩 등 배치 작업
솔루션(Focus-S, BuildIT Construction)
- 설계데이터와 현재 상태 비교
- 허용범위 벗어난 편차 강조
- 설계데이터와 현재 상태 비교
- 재작업 부분 및 특정구간 보고서 작성
Success
"우리는 기존대비 시수를 5일 절약할 수 있었고 솔루션을 통해 구역당 700 ~ 1000만원정도를 절약할 수 있었습니다."
Case3

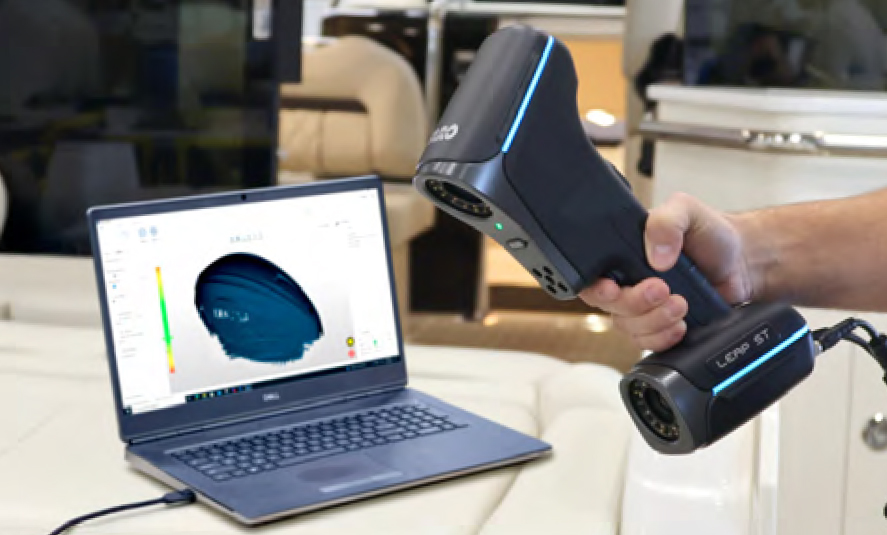

제조 및 3D 측정학 응용 분야를 위한
핸드헬드 스캐닝의 비약적 발전
FARO®
는 40년 넘게 정밀 측정의 세계를 변화시키는 데 기여해 왔습니다. 제조업체들은 부피가 큰 CMM과 아날로그 도구를 FARO Arm으로 교체함으로써 측정 작업 속도를 가속화하고 검사 속도를 높이며 더 정확한 결과를 얻었습니다.
핸드헬드 스캐너가 주목을 받으면서, Leap ST는 스캔의 정확성과 데이터 캡처 속도를 최적화할 수 있는 유연성을 바탕으로 더 빠른 속도로 양질의 데이터를 얻을 수 있는 솔루션으로 자리매김하고 있습니다. 간소화된 설정, 5가지 작동 모드, 거의 모든 표면 또는 기하형상을 스캔할 수 있는 기능을 갖춘 Leap ST는 이 혁신적인 변화를 선도할 것입니다.
- 제품 특장점
더 빠르게 시간 지연 없이 정확한 결과 제공
탁월한 영역 범위와 5가지 작업 모드를 갖춘 Leap ST를 사용하면 설정 시간을 최소화하고 넓은 표면, 미세한 디테일 또는 깊은
기하학적 형상을 신속하게 수집할 수 있습니다. 뛰어난 데이터 전송 속도와 모드를 원활하게 전환할 수 있는 기능이 결합되어 더
짧은 시간에 높은 정확도와 디테일로 부품을 스캔할 수 있습니다
최대 활용도
Leap ST는 고객의 성장하는 요구 사항에 부응할 수 있도록 활용성을 최대로 고려하여 설계되었습니다. 5가지 모드를 통해 대형 부품 스캔은 물론 엔진 섀시에서 흔히 볼 수 있는 깊은 구멍이나 미세한 디테일처럼 복잡하고 접근하기 어려운 부품도 스캔할이 가능하기 때문에 추가적인 측정 장비가 필요하지 않습니다. 이 스캐너는 주요 측정 소프트웨어와 직접 호환되며, 사용 가능한 소프트웨어 개발 키트(SDK)와도 사용할 수 있습니다.
빠른 설치, 정확한 결과
부품이나 부피가 큰 장비를 옮길 필요가 없습니다.
다양한 부품과 조립품을 스캔할 수 있는 성능을 갖춰 시간을 절약하고 결과에 대한 신뢰도를 높일 수 있습니다. 스캔 전 부품을 준비하고 원래의 준비 전 상태로 복원하는 데 필요한 시간이 줄어들어, 사용자는 더 많은 부품을 더 빠르게 스캔할 수 있으며, 작업 처리량이 증가합니다.
결과를 신뢰해 보세요
모든 Leap ST 스캐너는 가장 높은 정확도와 신뢰도 기준을 충족합니다. 엄격한 VDI/VDE 2634 표준에 따라 인증된 Leap ST는 신뢰할 수 있는 정확한 측정을 보장합니다. ISO 17025 공인 교정 연구소의 지원을 받는 이 최첨단 기술은 추적 가능하고 반복 가능한 결과를 제공합니다.
더 빠른 스캔
여기서 "대상"은 제품 주변에 부착된 레퍼런스 타겟을 의미합니다. 그냥 타겟으로 번역하시는게 더 나을 것 같습니다.
"타겟 간의 거리를 넓힐 수 있도록 광학 설계 되었기 때문에 부품에 타겟을 부착하는 시간을 절약할 수 있습니다."
하이라이트
- 5가지 작동 모드 중에서 선택할 수 있는 다양한 활용도로 안정적인 측정 보장
- 정확성 저하 없이 더 빠르게 검사
- 품질 비용을 증가시키지 않고 더 많은 부품을 검사해 보세요
- 더 세세한 결함을 포착하여 스크랩을 줄이고 생산 가동 시간 최대화
- 생산 공정 추이와 관련한 더 많은 데이터를 수집하여 품질 최적화
- 5가지 스캔 모드
빠른 스캔, 정확한 스캔, 바로 스캔
직관적인 설계로 사용자의 기술 수준에 관계없이 Leap ST 사용 가능
Leap ST*는 휴대용 3D 계측 기술의 주요 발전을 대표합니다.
휴대용 소형 장치로 설계된 Leap ST는 5가지 모드로 작동할 수 있어 항공우주, 자동차, 운송 장비, 금속 제조 등 다양한 워크플로 응용 분야와 산업에 유용하게 사용할 수 있습니다.
이러한 고유의 적응력 덕분에 데이터의 빠른 처리와 고품질의 데이터 확보가 신속하게 이루어 집니다.
초고속 스캔
34개의 레이저 광선은 빠른 적용 범위를 실현하고 부품의 형체를 식별하는 데 크게 도움이 됩니다. 중소형 부품에 가장 적합합니다.
초미세 스캔
7개의 평행한 레이저 광선을 통해 고해상도 기능을 데이터 세트에 추가할 수 있어 매우 복잡한 기하학적 구조나 특정 영역/기능에 고해상도가 필요한 대규모 스캔에 적합합니다.
사진측량
기존 사진측량에는 여러 액세서리가 필요했지만 , FARO Leap ST 사진측량에는 스케일 바를 포함하여 사진측량에 필요한 모든 것이 준비되어 있습니다
딥 홀 스캔
까다로운 형체 검사 시 접근하기 어려운 영역에 있는 기하학적 형상에 고유한 레이저 라인을 활용합니다. 구멍이 있는 모든 부품을 최대 허용 깊이까지 검사하는 데 알맞습니다
넓은 면적 스캔
11개의 평행 적외선 레이저 광선은 중대형 부품을 캡처하는 데 이상적이며, 큰 형체만 검사해야 하거나 대형 부품의 대략적인 최초 스캔이 필요할 때 적합합니다
- 소프트웨어 호환성
CAM2 Scan Professional은 레이저스캐닝 장치 전용으로 설계된 소프트웨어 패키지입니다
FARO CAM2® 는 응용 프로그램 중심의 강력하고 직관적인 3D 측정 소프트웨어 플랫폼입니다.
사용자가 품질 보증 및 검사 작업을 수행할 수 있도록 설계된 CAM2는 특정 제조 측정 요구에 맞게 조정된 소프트웨어 포트폴리오를 제공합니다.
CAM2 Scan Professional 및 Expert의 두 가지 새로운 소프트웨어 제품을 특징으로 하는 이러한 수준의 모듈성 덕분에 사용자가 워크플로 요구 사항에 맞는 소프트웨어를 추가로 구매할 필요가 없습니다.
CAM2
- 비용절감
솔루션의 모듈성 덕분에 자신의 필요에 맞는 소프트웨어 라이선스에 대해서만 비용을 지불하면 됩니다.
- 작업 간소화
추가 소프트웨어 없이 3D 측정 장치 전용 솔루션의 이점을 누릴 수 있습니다.
- 모든 모드 통합
하나의 소프트웨어가 Leap ST의 5가지 작동 모드와 완벽하게 호환됩니다.
| 스캔 모드 |
| 스캔 모드 |
청색 레이저 광선 34개 |
| 초미세 스캔 |
청색 평행 레이저 광선 7개 |
| 넓은 면적 스캔 |
병렬 적외선 레이저 광선 11개 |
| "딥 홀 스캔" - 띄어쓰기 |
청색 레이저 광선 1개 |
| 편향 단위 |
| 단독 작업 |
0.015mm + 0.030mm/m |
| 1m Reference Bar로 작업 |
0.015mm + 0.020mm/m |
| 사진측량 시스템 |
| 스캔 영역 |
3760mm x 3150mm |
| 피사계 심도 |
2500 mm (98.4인치) |
| 기술 사양 |
| 정확도 |
최대 0.020mm |
| 스캔 속도 최대 |
초당 4,150,000회 측정 |
| 최대 스캔 영역 |
1440mm x 860mm |
| 레이저 등급 |
2등급 (eye-safe)" 원문 유지가 나을 것 같습니다. |
| 해상도 최대 |
0.010mm |
| 스탠드오프 거리 |
300 mm (11.8인치) |
| 피사계 심도 최대 |
925mm |
| 출력 형식 |
.asc, .igs, .txt, .stl |
| 작동 온도 범위 |
영하 10℃~40℃ |
| 인터페이스 모드 |
USB 3.0 |
FARO LASER TRACKER VANTAGE
| FARO VANTAGE |
| Measuring Distance |
S & S6 – 80M, E & E6 – 35M |
Data Measuring Speed |
1,000 pts / sec |
| SIZE |
226mm x 415mm x 239.5mm
컨트롤러 일체형 |
Weight |
13.4Kg |
| Laser Type |
ADM
632 ~ 663nm
Class 2 |
Range |
Diameter Max 160m
(Rad 80m) |
| Vertical Angle |
+78° / -52° |
Velocity , Acceleration |
25m/s , 30m/s^2 |
| Accuracy |
16um + 0.8um/m |
Resolution |
0.5um |
| IP Grade |
IP52 (IEC 60529) |
Operation Temp |
-15 deg ~ 50 deg |
인라인 거리 측정
| 거리 |
3m |
8m |
23m |
| MPE |
0.018mm |
0.022mm |
0.034mm |
| Typical |
0.009mm |
0.011mm |
0.017mm |
수평 기준자 거리 측정
| 거리 |
2m |
5m |
10m |
25m |
| MPE |
0.044mm |
0.064mm |
0.099mm |
0.205mm |
| Typical |
0.022mm |
0.032mm |
0.049mm |
0.0103mm |
하이 포터블
MCU (Master Control Unit) 내장
- 전체 Pack의 간소화
- 간단한 이동
안정 장치 시스템
충격 흡수 장치
- Tracker 장착 및 주변 진동을 완화 시킬 수 있는 댐퍼 장착
- 그 외의 IEC에서 지정하는 충격, 진동, 온.습도, 수명, 방진, 방수 등급에 모두 만족하는 Test를 통과. – IP52
제스쳐 기능
고해상도 카메라를 이용 타겟의 위치 실시간 추적
- Trarget (SMR)의 위치를 보다 정확하게 확인이 가능
- Color Camera와 보다 빠른 반응 속도로 Target 지정이 매우 쉬워짐
- Smart Find 및 Gesture 기능의 활용도가 매우 증가
- SMR을 안정된 상태(고정)로 1~2초 유지할 경우 자동으로 Target 찾음
- SMR의 위치 정의를 하기 위해 실시간으로 계속 Tracking 함
- 넓은 화각으로 인해 넓은 장애물을 지나칠 경우에도 실시간으로 SMR을 인지
리모트 컨트롤 기능
리모트 컨트롤 기능 (Android App Market에서 다운로드)
- Mobile 기기를 통해서 Tracker 조정 가능
- 모든 방향에 대한 조정이 가능하며, Target 지정도 가능
- 사용자가 컴퓨터에서 자유로워지고, 단독으로 간편하게 측정할 수 있는 기반 마련
동작환경 및 기타
환경 센서
- 별도의 Control Machine (MCU)이 없고 일체화 시스템으로 구축
- 추가적인 온도 및 재료 센서의 경우 AUX BOX를 이용하여 추가 가능
동작 온도 범위
- 영하 15도에서 영상 50도까지의 동작 온도 범위
셀프 진단 모드
- 셀프 진단 모드로 현재 장비 상태에 대해 확인 가능하며, 빠른 자가 보정 가능
해수면 레벨 센서
- 트레커 내부에 중력레벨센서가 있어 기구적 얼라인 없이도 자동으로 해수면 방향의 레벨 측정 가능
CAM2
- FARO 자체 소프트웨어로 간단하고 쉬운 측정
- 3차원 파일 임포트 후 쉽게 매칭하여 측정 데이터와 비교
- 치수 비교 및 GD&T 쉽게 사용
- 퀵 툴 및 오토메이션 기능으로 양산 제품 측정에 탁월한 효율성 제공
BuildIT
- CAD에 대한 유효성 검증 쉽게 가능
- 강력한 오토메이션 기능 및 상세한 보고서 작성
- 계측 지원, 조립 및 정렬에 많이 사용
- 트레커에서 가장 널리 사용되는 범용 프로그램
Poliworks 및 SA 그외 3차원 범용 소프트웨어 모두 호환 가능
배터리
External Battery
- 1 PACK 당 4시간 작동 가능
- 삼각대 하부에 Battery 장착 가능한 Hook 설치
- Battery Housing 외부에 표시되는 Indicator를 통해서 Battery 잔여량 확인 가능
- 미국 군용 규격의 Lithium-Ion Battery
- 충전 시간 : 4시간 / PACK
- Battery 연결에 Wifi 작동할 경우, Tracker에 연결되는 Cable은 한 개로 이동성 및 사용 편의성 매우 우수
6 Probe
무선 배터리 작동식 6DoF 프로브
직접적인 가시 거리 범위에 있지 않거나, 협소하고 접근하기 어려운 공간 에서 측정할 수 있는 기능 제공
- 히든 포인트 쉽게 측정 가능, 초소형 컴팩트 사이즈
- 정밀도(MPE) : 95um + 5um/m (스타일러스 길이 50mm) * ISO 10360-10:2016 기준
- 측정범위 : 2.5m ~ 15m
- 데이터 출력 속소 : 초당 1,000 포인트 측정
- 트레커와 연동하여 측정하며, Active Seek 가능
- 사이즈 : 228.6 x 96.5 x 139.7
- 무게 : 744g
- IP등급 : IP52
- 장점
FARO Laser Tracker 장점
- 가성비 - 동급 모델 기준 경쟁사 대비 낮은 가격 및 고성능
- 장비의 안정성 - 측정 시기의 텀이 달라도 동일 대상물 측정 시 Data 안정성
- 동작 온도 - 영하 15도에서 영상 50도까지의 동작 온도 범위
- 자사 소프트웨어 - CAM2 : 초보자도 누구나 쉽게 3차원 측정 프로그램 습득 가능
- 밧데리 패키지 - 1. 파워 모드, 2. UPS 모드 2가지 모드 가능
본사 컨트롤
- 대리점 체계가 아닌 본사에서 직접 핸들링
- 영업팀, 기술지원팀, 서비스팀으로 부서 세분화 되어있어 기술적 대응 가능
FARO Orbis Mobile Scanner
FARO® Orbis™: 하나의 고품질 모바일 및 플래시 스캐닝 솔루션으로
속도, 유연성 및 정확성 결합
FARO Orbis를 소개합니다 - 세상을 더 빠르고 지능적으로 이해하기 위한 고급 모바일 스캐닝 솔루션입니다. 업계 전문가를 염두에 두고 설계된 이 새로운 솔루션을 활용하여 프로젝트의 워크플로우를 간소화하고, 인간의 오류를 최소화하며, 생산성을 최대화하세요. Flash Technology™을 통해 구동되며 고정 스캔 기능이 탑재된 이 최첨단 모바일 스캐닝 솔루션을 통해 데이터 수집의 미래를 개척하고 프로젝트의 효율성과 속도를극대화할 수 있습니다.
빠른 모바일스캔 그리고 양질의 Flash Scans을 하나의 기기에서
Orbis는 포괄적인 모바일 스캐닝 솔루션에서 속도와 정확성 사이의 균형을 잡습니다.최신 스캐닝 기술을
갖추고 FARO Flash와 통합된 Orbis는 높은 수준의 정밀도와 스캔 밀도를 제공합니다.Orbis로 작업
현장을 걸어 다니며 동적 스캔을 캡처하거나 스캐너를 포함된 모노포드 액세서리에 부착하여 복잡한
배관과 같은 주요 영역의 플래시 스캔을 단 15초 만에 수행할 수 있습니다.
10X 더 빠른 측량 방법
모바일 스캔은 기존 측량 방법보다 10배 빠르게 작업 현장 전체를 캡처할 수 있어 시간과 비용을
절약합니다.캡처 속도가 빨라지면 시간과 비용이 절약되고 작업 현장 중단을 방지하며 실시간 의사 결정이 가능해집니다.
재현성, 재현성, 재현성
Orbis를 사용한 매핑은 더 빠른 데이터 캡처를 통해 시간 경과에 따른 변화를 추적하기 위한 반복 스캔 프로세스를 간소화하여 가동 중단 시간을 크게 줄여줍니다. 옵션으로 제공되는 클라우드 처리와 4D 데이터 비교 기능을 AROSphere® XG에통합하면 진행 상황 추적과 프로젝트 관리가 원활하고 효율적으로 이루어집니다.
간편해진 스캐닝
Orbis의 컴팩트한 디자인은 실시간 데이터 피드백과 고급 소프트웨어 자동화 기능과 결합되어 고품질의 데이터를 손쉽게 캡처할 수 있게 해줍니다. 이는 복잡한 매핑과 측량 작업을 단순화해 광업, 건설, 도시 계획 등 여러 산업 분야에서 데이터 수집을 더 효율적으로 만들어줍니다.
동급 최고의 SLAM 제공
실제 응용 분야에서의 고객 피드백과 혁신적인 동향이 결합되어 오늘날 Orbis를 구동하는 첨단 SLAM(동시 로컬라이제이션 및 매핑) 알고리즘을 탄생시켰습니다.GeoSLAM의 독점 SLAM 기술에 의해 구동되는 Orbis는 최고 수준의 신뢰성을 제공, 가장 까다로운 작업 현장에서도 자신 있게 데이터를 캡처할 수 있는 확신을 선사합니다.
모든 요구 사항에 적합한다양한 처리 옵션
FARO는 클라우드와 데스크톱 소프트웨어 포트폴리오를 통해 데이터 처리의 전반적인 해결책을 제공합니다.FARO Sphere XG에서의 클라우드 기반 처리와 저장 옵션을 사용하여 이해관계자에게 포인트 클라우드 정보를 제공할 수 있습니다. 또한 FARO Connect를 사용하여 데이터를 로컬에서 처리하는 방법도 선택할 수 있습니다.FARO SCENE과 인터랙티브 등록 기능을 사용하여 지상 레이저 스캐너의 제어를 반영하는 방식으로 플래시 스캔을 등록함으로써, 데이터의 품질과 정확성을 더욱 높일 수 있습니다.
고객을 생각하며 설계한 혁신적인 소프트웨어
혁신적이고 사용자 친화적인 소프트웨어 패키지는 좋은 데이터 출력과 나쁜 데이터 출력 간의 차이를
만들어낼 수 있습니다. FARO는 소프트웨어 솔루션을 최적화하기 위해 업계 전문가와 협력하여 전문 지식을 확보하고, 효율적이며 효과적인 워크플로우를 실현합니다. 우리는 사용자가 3D 데이터에서 최상의 결과를 얻을 수 있도록 완전한 클라우드 및 데스크톱 소프트웨어 포트폴리오를 제공합니다.
고급 모바일 애플리케이션, FARO Stream™은 Orbis와 원활하게 통합되어 스캔 경험을 획기적으로 향상하고 최적화합니다.
실시간 피드백
기능을 통해 스캔 결과를
실시간으로 확인하며 놓치는
부분 없이 정확한 데이터를
확보할 수 있습니다.
참조 지점 및 플래시 스캔
버튼을 누르면 Stream 앱
내에서 참조 지점과 플래시
스캔을 모두 캡처할 수 있습니다.
FARO SphereXG로
데이터를 직접 업로드하여
작업 현장에 있으면서도
클라우드 기반 서비스를 통해
데이터를실시간으로 처리하고
저장할 수 있습니다.
FAROSphere® XG 디지털 현실 플랫폼을 워크플로우와 통합하여 클라우드 환경에 손쉽게 스캔을 업로드할 수있습니다. 어디서나 편리하게 액세스하고, 보고, 측정하고, 공유하고, 이해 관계자와 협업하여 프로젝트에 대한 통합된 관점을 제시할 수 있습니다. FARO 뿐만 아니라 다른 캡처 장치로 얻은 모든 포인트 클라우드와 360º 사진 캡처를 탐색하고 비교할 수 있습니다.
FARO Connect만의 강력한 이점
포인트 클라우드 및 이미지 데이터의 원활한 관리를 위한 최고의 데스크탑 솔루션입니다. 업계를 선도하는 SLAM 알고리즘을 활용하여 포인트 클라우드를 처리 및 시각화하고, 작업을 간소화하는 자동화 도구를 통해 워크플로우를 개선할 수 있습니다. FARO Connect를 통해 Orbis 경험을 향상시켜 작업 방식을 정확하고 효율적으로 재정의하세요.
데이터 처리 및 소유권
FARO Connect에서 로컬 처리를 이용하면 데이터의 완전한 소유권을 유지하면서 필요에 따라 반복적으로 데이터를 처리할 수 있습니다.또한, 포인트 클라우드 데이터를 옵셔널한 FARO Sphere XG 클라우드 서비스에 업로드하여 다른 이해 관계자와 더욱 동기화된 방식으로 협업할 수도 있습니다.이는 제3자의 소유권 없이 데이터의 처리와 저장을 유연하게 관리하며, 안전하고 투명한
협업을 가능하게 합니다.
자동 지오레퍼런싱(Georeferencing)
작업 흐름에 반사 타겟이나 제어점을 포함시켜 FARO Connect 내에서 포인트 클라우드 데이터를 자동으로 지리 참조할 수 있습니다. 소프트웨어는 알려진 제어점에서 측량된 반사 타겟을 자동으로 인식하고, 그 타겟의 위치를 사용하여 포인트 클라우드를 실세계의 특정 위치에 매핑합니다.또는 스캐너를 알려진 제어 지점에 잠시 놓으면 정보가 포인트 클라우드 내에 저장됩니다.
자동 포인트 클라우드 색상화
Orbis의 통합 카메라를 활용해 파노라마 이미지를 캡처하고 Connect 내에서 포인트 클라우드 데이터를 RGB로 색상화할 수 있습니다. Connect는 단일 자동화 워크플로를 통해 데이터를 처리하고, 파노라마 사진을 만들고, 그 이미지를 포인트 클라우드에 매핑하여 데이터 세트를 색상화합니다.
자동 데이터 필터링
Connect에는 포인트 클라우드 데이터에서 최상의 결과를 도출하기위한 다양한 자동 필터링 도구가 포함되어 있습니다. 이 도구들은 이상치(outlier) 제거, 표면 노이즈 축소, 일시적인 지점 삭제 등의 기능을 포함하고 있어 최종 데이터 출력의 품질을 향상시킵니다. 이 필터링 도구들은 Connect 내에 내장되어 있으며 어떤 데이터 세트에도 자동으로 적용될 수 있습니다.
건설 프로젝트의 잦은 분석을 위한 신속한 데이터 수집
Orbis를 활용하여 AEC(건축, 엔지니어링, 건설)의 미래로 한 발짝 나아가 보세요. 3D 리얼리티 캡처 기술이 프로젝트 실행 방식을 변혁하는 과정을 직접 경험해보실 수 있습니다. 간소화된 워크플로와 실시간 데이터 통합을 수용하여 효율성과 협업을 향상합니다.
진행상황 추적: 바일 및 플래시 스캔을 활용해 사이트의 진행 상황을 지속적으로 업데이트하고, 이해관계자를 위해 주기적인 문서화를 제공합니다.
자산 관리: 효율성과 속도의 향상을 통해 건물 데이터 캡처가 개선되어, 자산 관리 방법에 혁신을 가져옵니다.
빌딩 정보 모델링: 건설 현장을 주기적으로 빠르고 효율적으로 스캔하여 포인트 클라우드 데이터와 계획된 CAD 모델을 비교합니다.
지리공간: Orbis는 지리공간 프로젝트를 위한 빠르고 안전한 데이터 수집을 제공하며, 워크플로우를 개선하고 더 큰 사이트의 데이터를 짧은 시간 내에 캡처할 수 있도록 돕습니다.
광산 측량 최적화 그리고 안전 개선
Orbis 가 광산 업계에 혁명을 일으키며 발생하는 효율성, 안전, 정확도에서의 극적인 변화를 경험해보세요. 암벽을 분석해 수렴을 검토하거나 재고 더미의 부피를 자주 계산하는 것과 같은 작업에서 Orbis를 통한 데이터 캡처는 생산성을 높이는 동시에 안전을 강화합니다.
수렴 분석: 생산을 중단시키지 않고 암석의 변형을 검토해 안전성을 강화합니다.
생산 진행 상황 매핑: 빈번한 데이터 캡처를 통해 광산 작업이 순조롭게 진행되고 있는지 확인합니다.
수직 샤프트 검사: Orbis의 다양한 활용성을 이용해 Cradle 액세서리와 함께 스캐너를 수직 샤프트 아래로 내려보내세요.
비축량: 빠르고 반복 가능한 스캔을 통해 비축량에 대한 체적 데이터를 최신 상태로 유지하세요.
사양
| 시스템 개요 |
| FARO Orbis |
GeoSLAM 기술로 구동되는 모바일 스캐너로, 하나의 장치에서 이동식과 고정형 플래시 스캐닝을 모두 제공합니다 |
| FARO 스트림 |
FARO Orbis와 FARO Focus 레이저 스캐너의 현장 작업을 위한 모바일 앱 |
| FARO Connect |
FARO Orbis와 구 GeoSLAM 모바일 스캐너를 위한 데스크톱 처리 소프트웨어 |
| FARO Scene |
모든 3D 리얼리티 캡처 데이터를 위한 데스크톱 등록 소프트웨어 |
| FARO Sphere XG |
FARO Orbis를 포함한 모든 현실 캡처 데이터를 위한 클라우드 기반 플랫폼 |
| 성능 |
| 일반 |
| 범위 |
120m |
| 초당 포인트 |
640,000 |
| 시야각 |
360° x 290° |
| LIDAR 채널 수 |
32 |
| 카메라 |
매초 캡처되는 8백만 픽셀의 풀 360° 이미지 |
| 모바일 스캐닝 |
| 정밀도 |
5mm |
| 궤적 & 매핑 |
GeoSLAM 기술로 구동되는 강력한 SLAM |
| 설정 |
자동 표준 및 사전 설정 처리 환경 |
| 고정 플래시 스캐닝 |
| 정밀도 |
2mm |
| 기간 |
15초 색상 포함 |
| 해상도 |
19M 포인트(13mm @ 10m) |
| 등록 |
GeoSLAM 기술을 통한 실시간 및 완전 자동화 |
| 일반 |
| 환경 |
실내 및 실외 |
| 레이저 등급 |
1등급 안전 레이저 |
| 무게 |
스캐너: 2.10kg, 데이터로거: 0.95kg, 배터리: 0.55kg
|
| 보호 등급 |
IP 54 |
| 운송 케이스 치수 |
500mm x 625mm x 250mm |
| 작동 온도 |
0° ~ +40°C |
| 제조업체 보증 |
1년 |
| 운영 |
| 스탠드얼론 운영 |
데이터 캡처를 시작/중지하는 버튼 하나; 플래시 스캔을 캡처하는 버튼 하나 |
| 스마트폰 조작 |
FARO Stream 앱(iOS 및 Android용): 스캐너 제어, 실시간 데이터 시각화, FARO Sphere XG와의 클라우드 프로세싱 직접 동기화 기능 포함 |
| 컨트롤 포인트 캡처 |
정렬 및/또는 지리 참조를 위한 Stop-and-Go, 체커보드, 반사 및 구형 타겟 |
| 사전 등록 |
원할 경우, 여러 모바일, 플래시 및/또는 FARO Focus 스캔을 등록할 수 있습니다. |
| 구성 |
• 데이터로거가 달린 어깨 스트랩을 가진 핸드헬드
• 스캐너와 데이터 로거가 함께 부착된 모노포드
• 액세서리 사용 가능: 차량용 마운트, 백팩, 크래들 |
| 스캐너 방향 |
직립, 거꾸로, 옆으로 등 어떤 방향으로도 사용 가능 |
| 배터리 지속 시간 |
보통 3시간 |
| 내부 스토리지 |
1TB, 최대 100시간 연속 데이터 캡처 가능 |
| 데이터 전송 |
WiFi, RJ45 또는 USB 스틱으로 직접 연결 |
| 데이터/처리 |
| 데이터 |
강도 및 색상이 있는 포인트 클라우드, 360° 이미지, 궤적 |
| 원시 모바일 데이터 크기 |
15초 색상 포함 |
| 플래시 스캔 데이터 크기 |
125MB |
| 데스크톱 처리 |
모바일 및 플래시 스캔을 위한 FARO Connect, 고급 등록을 위한 FARO Scene |
| 클라우드 처리 |
FARO Sphere XG로 완전 자동화 |
| 출력 |
모바일 스캔: E57, LAS, LAZ, PLY, TXT - 플래시 스캔: E57
|
